|
Dettagli:
|

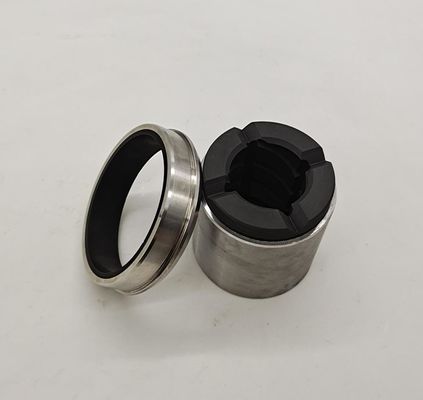

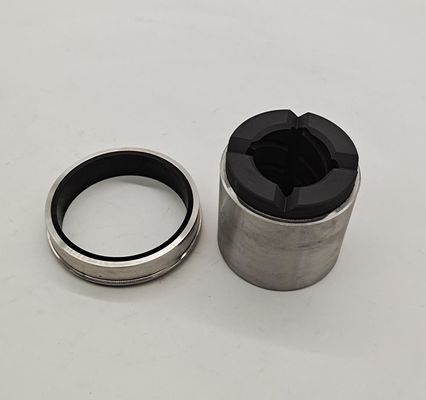

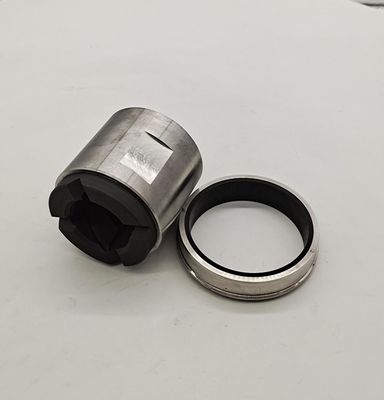

| Materiale: | Grafite impregnata di antimonio | Applicazione: | Industria dei macchinari, pompa |
|---|---|---|---|
| Composizione chimica: | Grafite impregnata, Carbonio>99% | Design: | OEM e ODM |
| Misurare: | Personalizzato | Porta: | Shenzhen, Shangai |
| Evidenziare: | Resistenza all'ossidazione delle boccole impregnate di grafite,boccole impregnate di grafite ISO14000,resistenza all'ossidazione del cuscinetto della boccola della grafite |
||
Vari tipi di grafite per opzione, design personalizzato.
Materiali per opzione
| Categoria | Modello | Sono incinta | Durezza della costa | Resistenza alla flessione | Resistenza alla compressione | Porosità | Densità apparente | Coefficiente di dilatazione termica | temp. | |||
| ≥ | `X | ≥MPa | `X | ≥MPa | `X | ≤% | gr/cm3 | 10-6/℃ | ℃ | |||
| Grafite | M120 | - | 60 | - | 25 | - | 81 | - | 18 | 1.6 | 4 | 350 |
| M154 | - | 40 | - | 20 | - | 40 | - | 28 | 1.42 | - | 350 | |
| M254 | - | 10 | - | 25 | - | 45 | - | 25 | 1.65 | 3.4 | 450 | |
| Grafite di carbonio resina impregnata | M106H | Resina epossidica | 75 | 90 | 51 | 60 | 180 | 190 | 1.0 | 1.62 | 4.8 | 200 |
| M238H | 40 | 55 | 39 | 50 | 78 | 110 | 1.0 | 1,85 | 4.5 | 250 | ||
| M255H | 40 | 50 | 34 | 45 | 78 | 90 | 1.0 | 1.8 | 4.5 | 200 | ||
| M106K | Resina furanica | 80 | 95 | 55 | 65 | 200 | 210 | 2.0 | 1.62 | - | 200 | |
| M120K | 75 | 95 | 50 | 60 | 190 | 195 | 2.0 | 1.7 | 200 | |||
| M154K | 60 | 35 | 70 | 6.0 | 1.6 | 200 | ||||||
| M158K | 80 | 90 | 54 | 60 | 200 | 210 | 1.2 | 1.65 | - | 200 | ||
| Grafite di carbonio metallo impregnato | M106D | Lega di antimonio | 75 | - | 55 | 65 | 170 | 190 | 3 | 2.2 | 5.0 | 500 |
| M120D | 70 | - | 50 | 60 | 140 | 160 | 3 | 2.2 | 5.0 | 500 | ||
| M254D | 35 | - | 35 | - | 65 | - | 3 | 2.2 | 4.5 | 500 | ||
| M120P | Lega di rame | 65 | - | 65 | - | 200 | - | 3 | 2.4 | - | 400 | |
| Grafite di carbonio di vetro impregnato | M106R | Bicchiere | 110 | - | 75 | - | 210 | - | 1.5 | 1.9 | 4.67 | 600 |
| M120R | 95 | - | 57 | - | 190 | - | 1.5 | 1.9 | 4.67 | 600 | ||
| M254R | 65 | - | 55 | - | 100 | - | 1.5 | 1.9 | - | 600 | ||
| M262R | 75 | - | 48 | - | 138 | - | 1.5 | 1.9 | - | 600 | ||
| Grafite pressata a caldo | M353 | - | 45 | - | 45 | - | 120 | - | 1.0 | 1.75 | - | 100 |
| M352 | - | 35 | - | 35 | - | 80 | - | 1.0 | 1.75 | - | 100 | |
| M356 | - | 50 | - | 50 | - | 140 | - | 1.0 | 1.75 | - | 100 | |
| M357 | - | 40 | - | 40 | - | 80 | - | 1.0 | 1.75 | 9.0 | 100 | |
Resistenza chimica del materiale meccanico in grafite di carbonio
| medio | % frazione di massa | Grafite di carbonio puro | Resina impregnata di carbonio grafite | Grafite di carbonio metallo impregnato | Grafite di carbonio pressata a caldo | |||||
| fenoico | Epossidico | Furano | Antimonio | Lega Babbit | Lega di alluminio | Lega di rame | ||||
| Acido cloridrico | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Acido solforico | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Acido solforico | 98 | + | 0 | ~ | + | ~ | ~ | ~ | ~ | 0 |
| L'acido nitrico | 50 | 0 | 0 | 0 | 0 | ~ | ~ | ~ | ~ | 0 |
| L'acido nitrico | concentrato | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
| Acido acetico | 36 | + | + | ~ | 0 | ~ | 0 | 0 | 0 | 0 |
| Acqua di mare | ~ | + | 0 | + | 0 | ~ | + | 0 | 0 | 0 |
| Benzene | 100 | + | + | 0 | + | + | + | + | + | + |
| Ammoniaca | 10 | + | 0 | + | + | + | + | + | ~ | 0 |
| Acetone | 100 | + | 0 | 0 | + | + | 0 | + | + | 0 |
| Urea | 70 | + | + | + | + | + | 0 | + | ~ | 0 |
| Olio motore | ~ | + | 0 | + | + | + | 0 | + | + | + |
| Benzina | ~ | + | 0 | 0 | + | + | 0 | + | + | + |
| Osservazioni: | + è stabile, 0 è normalmente, ~ è instabile | |||||||||
Persona di contatto: Ms. Julie Zhou
Telefono: 86-15181329325
